油田开采用50t-80t测力计.机械式拉力仪表

机械式测力计

油田开采用50t-80t测力计.机械式拉力仪表能够快速地准确测出大型机械或托运设备的牵引力。具有测量方便,读数准确,安全系数高等特点,广泛应用于测量拖拉机、汽车、火车牵引机车、船舶制造行业;以及其他拖运设备和机器,钢丝绳索等的牵引力,弥补了小型测力计量程的不足。

此型号拉力表净重21公斤,表盘直径280毫米,两只拉环展开后最大安装长度约650毫米,发货采用内塑盒外纸箱包装。该产品具有使用方便、读数清晰、性能稳定、安全可靠、价格低廉等优点,在各大油田及其他行业有广泛的应用。

型号:

型号

极限负荷

小分度值(KN)

外形尺寸(长××高)



单位(KN)

单位()

去耳环(mm)

带耳环(mm)

质量(kg)

FX-0.5

5 KN

0.5

0.1

402×268×162

535×270×162

7

FX-1

10 KN

1

0.2

402×268×162

535×270×162

7

FX-2

20 KN

2

0.5

402×268×162

535×270×162

7.5

FX-3

30 KN

3

0.5

574×304×177

835×305×180

15

FX-5

50 KN

5

1

574×304×182

835×307×183

16

FX-10

100 KN

10

2

684×304×212

973×307×212

30

FX-20

200 KN

20

5

684×304×212

1070×307×212

35

FX-30

300 KN

30

5

790×350×232

1205×352×228

50

FX-50

500 KN

50

10

870×350×255

1245×352×258

83

用途:

可供石油钻井、修井、矿业勘探指示钻杆悬重;

可供江河运输、海洋捕捞和各种锚链的拉力测量;

可供电力行业高压线布线时拉力测量;

可供工程建筑、皮带运输机的引力测量;

可供各种安全装备的抗拉力实验。

可以测量在静力载荷和动力载荷下牵引阻力的瞬时值,表盘上红针指示测量过程中的zui大拉力值。

在各大油田被广泛采用,在较浅地层钻井中,可防止卡钻及钻头损坏。特别在修井作业中通过拉力表把井下钻柱悬重,上提被卡管柱时上提拉力在表盘上读取拉力值,来了解井下重力变化情况,

技术参数:

1. 精确度等级为2.0

2.测量范围为0–120KN

3.灵敏度小于或等于满量程载荷的0.5%

4.过载能力为允许载荷超出最大测值50%

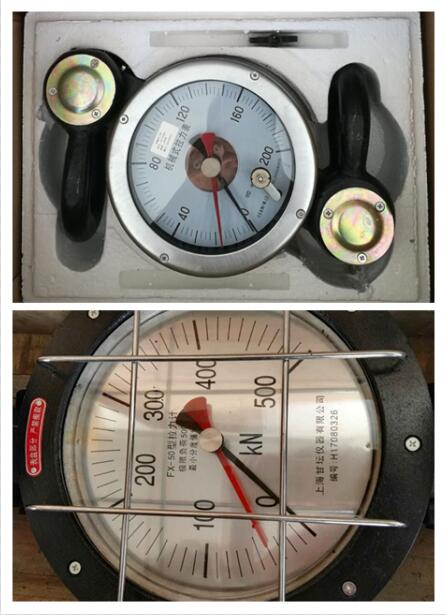

油田开采用50t-80t测力计.机械式拉力仪表外观:

机械式测力计机械式测力计
